Поселок из модульных контейнерных домов для горнодобывающей площадки АММАН – Индонезия



1️⃣ Клиент: PT AMMAN Mineral Internasional (Индонезия)

2. Местонахождение: горнодобывающий комплекс на удаленном острове, Индонезия.

3️⃣ Объем работ: Строительство 6 одинаковых двух-этажных модульных вахтовых зданий для размещения рабочей силы.

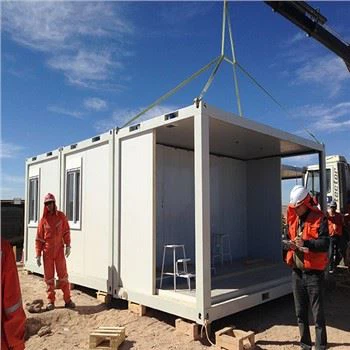

4️⃣ Модульные блоки: Стандартный контейнерный дом CBC Flatpack.

5. Размеры: Ш 2438 мм × Д 6000 мм × В 2700 мм.

6️⃣ Всего единиц: 6 зданий × 80 единиц=480 контейнерных домов.



Планировка на здание:

▶️ Два этажа по 40 комнат (40 контейнеров) на каждом.

▶️ Комнаты расположены в два задних---задних ряда (20 + 20)

▶️Внешние коридоры с обеих длинных сторон (без внутреннего коридора)

▶️Доступ осуществляется через внешние стальные лестничные башни на каждом конце.



Архитектурная отделка:

▶️Внешний вид здания (стены контейнера): Синий (RAL 5010).

▶️Коридоры, лестницы, поручни: желтый (RAL 1021) с защитной окраской толщиной 300 мкм.

▶️Кровля: легкая конструкция крыши из оцинкованной стали по всему зданию (односкатная или двускатная, уклон -5 градусов).



Транспорт и логистика:

🌏 4 плоских контейнера в одной транспортной единице.

🌏 2 связки (8 контейнеров) помещаются в 1 × 40-футовый транспортный контейнер High Cube (HQ)

🌏 Общий объем отгрузки: 480 ÷ 8=60 × 40-футовых штаб-контейнеров плюс 15 x 40-футовых штаб-квартир для всех коридоров, лестниц, перил, крыши и санузлов.



✅ Быстрое развертывание

Конструкция плоской упаковки CBC сокращает объем перевозки на 75 % по сравнению с традиционными контейнерами.

Время сборки-на месте: < 30 дней на здание с небольшой бригадой.

Параллельные рабочие процессы: подготовка фундамента до прибытия модулей

✅ Доказанная долговечность в тропической морской среде

Устройства CBC имеют рамы из оцинкованной стали Z275, изоляцию из пенополиуретана и уплотнения морского-класса.

Система окраски 300 мкм на циркуляционных элементах превышает ISO 12944 C5-M (класс морской коррозии)

Интеграция крыши и модулей предотвращает попадание воды,-критическое для индонезийских островов с обильным-осадком.

✅ Эффективность логистики

8 единиц на 40-футовый контейнер HQ максимально увеличивают пространство судна

Упрощенное таможенное оформление (стандартизированный код ТН ВЭД для модульного жилья)

Не нужны тяжелые краны-модули, собранные с телескопическими погрузчиками

✅ Соответствие и комфорт

Соответствует индонезийским стандартам SNI для временного жилья для рабочих.

В каждой комнате есть: изолированные стены/крыша, раздвижное окно, дверь, электрические розетки, потолочный вентилятор, сантехника и электрическая система;

Естественная перекрестная-вентиляция за счет двусторонней-планировки.

✅ Масштабируемость и гибкость в будущем

Здания можно разбирать и переносить.

Дополнительные модули легко интегрируются для расширения лагеря



1 план здания (за единицу)



Параметр	Ценить
Площадь здания	24.38 m (W) × 60.0 m (L)
Количество этажей	2
Комнат на этаже	40 (20 на сторону)
Ширина коридора	1,5 м (внешний, консольный или поддерживаемый)
Высота от-до-этажа	2,9 м (включая конструктивную высоту)
Общая высота здания (до карниза)	-6.2 m
Свес крыши	0,6 м со всех сторон

Примечание: Контейнеры устанавливаются непосредственно на выровненный бетонный постамент или винтовой свайный фундамент.



2 системы крыши

Структура: Прогоны холоднокатаного-C-профиля на легких стальных фермах или портальных рамах.

Охватывать: 24,38 м (в свету или с центральной опорой, если необходимо)

Облицовка: Гофрированный оцинкованный стальной лист BMT толщиной 0,5 мм (синий, соответствующий эстетике)

Дренаж: Коробчатые желоба + водосточные трубы на концах



3 Тираж

Лестница: Две внешние стальные лестничные башни на здание (по одной на каждом конце).

Ширина: 1,2 м

Ступени: стальная решетка или клетчатая пластина.

Поручни: оцинкованная труба Ø48 мм, окрашенная в желтый цвет.

Дорожки: Консольные или колонные-стальные настилы с устойчивой к скольжению-поверхностью.

---



Элемент	Описание	Количество	Примечания
Контейнерные модули	Flatpack House CBC (2,438×6,0×2,7 м)	80 единиц	Предварительно-установлены двери, окна, изоляция, электропроводка-в
Конструкционная сталь (крыша)	Прогоны и фермы C200–C250 (класс 300)	-8500 кг	HDG или окрашенный
Структура дорожки	Балки SHS/RHS, опоры для решеток	-3200 кг	Окрашен в желтый цвет (система 300 мкм)
Лестничные башни	Стрингеры, площадки, поручни	2 комплекта	Желтая краска, не-скользящие ступени.
Облицовка крыши	0,5 мм оцинк. стальной лист	1,600 m²	Синий цвет-с покрытием
Крепежи и аксессуары	Болты, зажимы, анкеры, герметики	-	Устойчивость к коррозии-
Система окраски	Эпоксидно-полиуретановое покрытие толщиной 300 мкм.	-1200 м² (желтые зоны)	Для дорожек, лестниц, перил

Всего для 6 зданий

Контейнеры: 480 единиц

Крыша стальная: 51 000 кг

Дорожка/лестница стальная: 19 200 кг

Обшивка крыши: 9,600 m²

Перевозки: Контейнеры HQ 60 × 40 футов
